Fragen und Antworten

Technische Fragen

Welche Kameras werden benötigt und passen?
  • HBVCAM OV2710 (2 Megapixel, aktuell die meist empfohlene Kamera) EMPFEHLUNG!
  • HBVCAM OV9732 (1 Megapixel)
  • HBVCAM IMX179 (8 Megapixel, volle Auflösung stark hardwareabhänig)
  • GXIVISION S1M01 OV9732 (1 Megapixel)
  • GXIVISION IMX179 (8 Megapixel, volle Auflösung stark hardwareabhänig)
Wichtig bei allen Kameras ist aber, das sie ein 100° Objektiv haben!
Wo kann ich die Kameras kaufen?

In meiner Linkliste "Was brauche ich noch?" finden sie Links zu 2 Kameras die ich auch empfehle.


Meine Empfehlung ist es, die Kameras auf Aliexpress zu kaufen, der Versand dauert in der Regel 1-2 Wochen.

Amazon, eBay, etc. sind oftmals um ein vielfaches teurer

Warum passen meine Kameras nicht in die Druckteile hinein?

Eine sehr häufig gestellte Frage, manchmal werden die Kameras mit einem Rahmen an der Platine ausgeliefert.
Dieser muss vorsichtig mit einer Zange abgebrochen werden.
WICHTIG: Nicht abknipsen, beim abknipsen kann die Platine beschädigt werden.

Dies ist in meinem Quickguide-Manual welches sie mit im Paket liegen haben nochmal beschrieben.

Welche Beleuchtung benötige ich?

Folgende Beleuchtungssysteme erweisen sich als absolut zuverlässig

  • Winmau Plasma
  • Target Corona Vision
  • 3D-Druck-Ring mit LED-Streifen (6000k)
Kann ich für die 3 Kameras ein Splitterkabel oder USB-Hub verwenden?

Grundsätzlich ja, aber hierzu etwas Wissenswertes

Zu 95% sind alle aktuellen OV2710/OV9732 Kameras mit der neusten Firmware ausgestattet welches den Betrieb an einem Splitterkabel (3 in 1) oder USB-Hub ermöglichen.

Dies ist am Ende aber immer auch ein Zusammenspiel mit der Leistung Ihres USB-Ports am Computer/Notebook/Raspberry Pi.

Ich empfehle meinen Kunden immer die Kameras einzeln anzuschließen oder wenn ein aktiven USB-Hub zu verwenden. Die Erfolgsaussichten sowie die Zuverlässigkeit sind so am höchsten gegeben.

Welchen Computer brauche ich?

Allgemeine Voraussetzungen für AUTODARTS:

  • CPU: 4 Kerne oder mehr und mind. 1,5GHz
  • RAM: 1GB
  • Speicher: Weniger als 1GB


Windows 11 CPU Voraussetzung*

  • Intel: 8. Generation oder neuer
  • AMD: Ryzen 2000-Serie (Zen+) oder neuer
*) Das ist die offizielle Mindestvorausetzung von Microsoft, mit Tricks und umwegen kann Windows 11 auch auf älteren CPUs installiert werden. Dies wird aber offiziell nicht unterstützt.


Linux

Die beste Erfahrung habe ich bisher mit Linux Mint Xfce gemacht, diese Distribution läuft absolut stabil auch auf älteren Rechnern die offiziell von Windows 11 nicht mehr unterstützt werden.
Meine Empfehlung ist ein HP Elitedesk 800 G3 mit Intel i5-6500 oder besser. Diese Mini-Computer sind gebraucht für durchaus unter 100€ zu finden.

Auch einige Dell Wyse Geräte funktionieren super unter Linux, hierbei achten Sie aber unbedingt darauf das ein Originales Netzteil dabei ist, denn nur damit kann der ThinClient in den Boost Modus schalten.


MacOS

Es können sowohl Intel Modelle (x64) oder aber auch Apple Silicon (ARM64) Geräte genutzt werden. Wichtig dabei ist das macOS 12 oder neuer installiert ist.

Welche Dartboards kann ich verwenden?

Sie können Herstellerunabhängig jedes Dartboard verwenden,
wichtig ist das es die aktuell gültigen Turniermaße einhält. Zbsp.

  • Winmau Blade 5, Blade 6, Blade 6 Triple Core, Blade X
  • Target Aspar, Tor
  • Unicorm Eclipse, Eclipse 2.0
  • uvm.
Welche Zahlenringe kann ich verwenden?

Autodarts ist kompatibel mit allen analogen sowie digitalen Zahlenringe die es aktuell auf dem Markt gibt.
Auch farbige Zahlenringe von Precise180 werden unterstützt.

Sie können auch ohne Zahlenring spielen, hierfür müssen Sie die Kalibrierung Manuell ausführen oder ein Surround mit Zahlenring verwenden.


Aufbau und Montage

Welche Schrauben benötige ich für den Zusammenbau?
Alle Schrauben für den Zusammenbau der Kameraarme, Einbau der Kameramodule sowie die Befestigung der verschiedenen Lichtringe sind im Lieferumfang enthalten.

Bei der Grundplatte sind auch alle Schrauben für den Zusammenbau und Montage der Kameraarme und dem Halteblech im Lieferumfang enthalten.

Sie benötigen lediglich Befestigungsmaterial um die Komponenten auf Ihrer Wand zu montieren.
Wie werden die Kabel verlegt?
Die Kameraarme haben einen innenliegenden Kabelkanal, führen Sie das Kabel mit dem weißen Stecker voraus unten durch den Fuß ein.
Sollten Sie Probleme haben das Kabel einzuführen, lösen Sie das Oberteil und Fuß von einander und führen das Kabel Schrittweise durch.

Die Kabel der Kameras werden zum Zentrum des Boards geführt. Mit einer Grundplatte können Sie die Kabel in die vorgesehenen Nuten einlegen und sicher verstauen.
Die 3D gedruckte Grundplatte sowie die CNC gefräste Grundplatte haben Öffnungen wo sie das Bündel an Kabel herrausführen können.
Wie wird das System an der Wand befestigt?
  • Anzeichnen von Hand der Bohrpositionen an der Wand.
  • Anzeichnen der Bohrpositionen mittels meiner Bohrschablone.
  • 3D-Gedruckte Grundplatte.
  • CNC gefräste Grundplatte aus Holz.
Ich empfehle Ihnen für eine Optimale Installation an der Wand eine Grundplatte, sie reduzieren damit nicht nur die Bohrlöcher von 9 auf 4, sondern so wird die korrekte Ausrichtung sowie Abstände der Kameraarmen garantiert.
Welche Kamerapositionen sind empfohlen?
Traditionell und empfohlen ist eine Kamera auf der 6 oder 11 und die anderen entsprechend 120° jeweils versetzt.

Es ist aber auch Möglich eine Kamera auf die 20 zu setzen.*

Eine Kamera auf der 3 ist absolut abzuraten, mögliche Bouncer könnten die Kamera und den Kameraarm beschädigen.

*) Grundsätzlich können Sie die Positionierung frei wählen, solange die Kameras 120° versetzt sind. Es können aber leichte Abweichungen in der Genauigkeit auftreten.

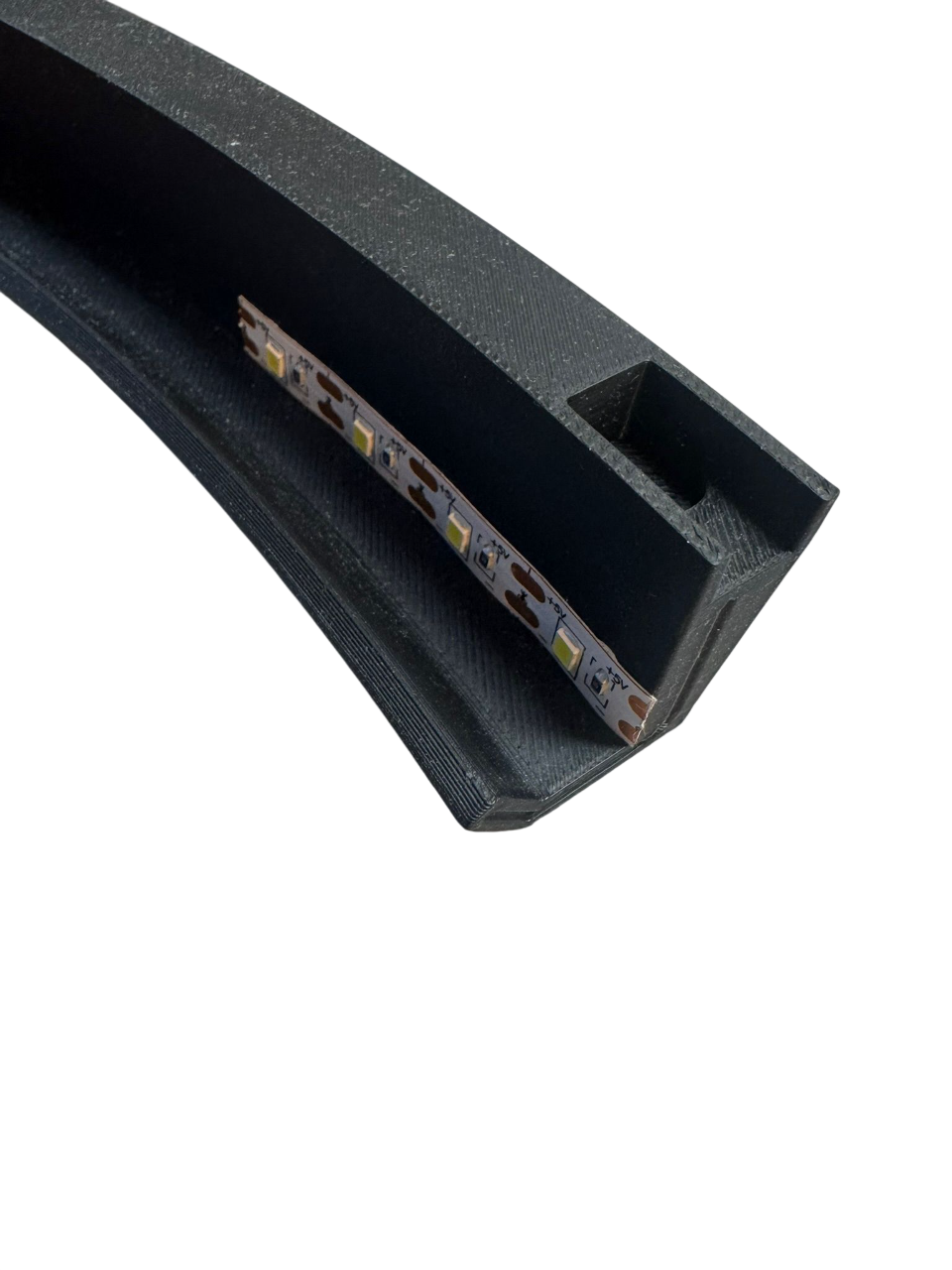

Wo wird der LED-Streifen beim 3D-Druck-Ring geklebt?
In dem 3D-Druck LED-Ring wird häufig der LED-Streifen an der falschen Stelle geklebt.

Kleben Sie den Streifen wie auf dem Bild zu sehen ein.

Bedarf: ~2,4m
LED Streifen Einklebeposition


WLED

Wie richte ich WLED bei mir ein?
Hierfür biete ich eine eigens dafür erstellte Anleitung an.
Diese finden Sie hier: Anleitung BOTH3D WLED
Welche Befehle gibt es für Autodarts Tools?
Für Autodarts Tools gibt es einige Auslöser-Befehle:

Board Status
  • board_stopped - Board gestoppt
  • calibrations_Started - Kalibrierung gestartet
  • calibrations_finished - Kalibrierung abgeschlossen
Game Events
  • gameon - Zu Beginn des Spiels (Standard Ersatzeffekt)
  • takeout - Darts werden gezogen
  • gameshot - Spieler gewinnt Game/Leg
  • gameshot+d20 - Spieler gewinnt das Game/Leg mit Doppel 20 (Oder d10, d5,...)
  • matchshot - Spieler gewinnt das gesamte Spiel
  • matchshot+bull - Spieler gewinnt das gesamte Spiel mit Bull (Oder d10, d5, d1,...)
  • busted - Spieler hat sich überworfen
  • idle - Wenn das Spiel verlassen wird. Ruhezustand
Punkte
  • 0 bis 180 - Punktezahl, zbsp. 180
  • range_100_180 - Zahlen Bereich für den ein Effekt ausgelöst werden soll, hier zbsp. 100-180
Lobby
  • lobby_in - Spieler tritt der Lobby bei
  • lobby_out - Spieler verlässt die Lobby
Tournaments
  • tournament_ready - Tournament startet
Spieler spezifische Effekte
  • Spielername - Verwende genau den Spielernamen, wie er in Autodarts angezeigt wird. Dadurch wird dieser Effekt anstelle des allgemeinen „Game On“-Effekts ausgelöst. (Leerzeichen werden unterstützt Max Muster)
  • bot_throw - Wird ausgelöst wenn der Bot an der Reihe ist
  • gameshot_Max Muster - Auslöser bei Game/Leg Gewinn für Max Muster
  • matchshot_Max Muster - Auslöser bei gesamten Spiel Gewinn für Max Muster
Was muss ich bei Autodarts Tools eingeben das mein Effekt gestartet wird?
Im WLED Controller legen Sie sich so genannte "Presets" an, diese haben Nummern und können über eine URL aus Ihrem Netzwerk gestartet werden.
Anbei eine Beispiel URL wie sie Preset 5 aktivieren, diese URL müssen sie dann bei den Autodarts Tools eingeben

http://192.168.1.100/win/PL=5

192.168.1.100 ersetzen Sie durch die IP-Adresse Ihres WLED Controllers


Schallschutz

Welche Schallschutzsysteme werden unterstützt?
Ich biete eine Vielzahl von Möglichkeiten an für verschiedene Schallschutzsysteme an.
Die Gängisten können Sie direkt bei der Bestellung auswählen
  • Standard (Kein Schallschutz, Füße und Dartboard sind auf einer Ebene)
  • +20mm (Für DIY Schallschutzsysteme)
  • +30mm (Karella)
  • +45mm (Bulls Silencer)
  • +55mm (Vilyzer)

Auch Sonderlösungen sind kein Problem, hierfür Kontaktieren Sie mich über das Kontaktformular

Ist eine Grundplatte lauter oder leiser?
Tests und Erfahrungen zeigen, das eine Grundplatte lauter ist.
Ein Schallschutz ist zu empfehlen.
Beeinträchtigt ein Schallschutz die Erkennung?
Grundsätzlich erstmal nein, aber es gibt Ausnahmen.
Solange die Arme die Dicke des Schallschutzes ausgleichen, beeinträchtigt dies nicht die Erkennung.

Ausnahmen sind die Art von Schallschutzsystemen wie das Winmau Wispa. Dieses ist so konzipiert das der Einschlag des Darts nicht in Resonanz umgewandelt wird sondern in Schwingungen. Das Dartboard hängt entkoppelt zur Wand.

Diese Systeme können sich bewegen und die Genauigkeit beeinträchtigen.


Autodarts Fehlerbehebungen und Workarounds

Wie stelle ich die Schärfe der Kameras ein?
Der User Zoofly85 hat eine Webanwendung entwickelt mithilfe der man seine Kameras perfekt scharf einstellen kann.

Dartfocus Station by Zoofly85 (externer Link)

Eine kleine Kurzanleitung:
  • Beenden Sie den Autodarts Desktop oder den Client
  • Öffnen Sie die Dart Focus Station und bestätigen Sie ihrem Browser den Zugriff auf die Kameras
  • Laden Sie sich die verlinkte PDF herunter und drucken Sie den Siemens-Star aus und kleben ihn Anschließend auf ein Stück Karton
  • Platzieren Sie den Siemens-Star zwischen Surround und Dartboard gegenüberliegend einer Kamera
  • Wählen Sie die Kamera aus und klicken im Bild auf die Mitte des Siemens-Star, die Anzeige muss 100% locked anzeigen.
  • Scrollen sie etwas runter und beobachten den Laplacian Var auf der linken Seite
  • Durch das drehen an der Linse der Kamera verändert sich dieser Wert, stellen Sie die Linse auf den hächsten Laplacian Var ein, den Sie erreichen können.
  • Wiederholen Sie das mit allen weiteren Kameras
Meine FPS läuft nicht stabil, was kann ich tun?
Häufigste Fehlerursachen sind:
  • System überlastet -> Taskmanager schauen.
  • USB Controller überlastet -> Kameras anders anschließen, danach neustarten
  • Auflösung zu hoch -> Auflösung herunterstellen.
Eine Kamera flackert, was kann ich tun?
Die häufigsten Ursachen hierfür sind:
  • Wackelkontakt im Kabel -> Kabel neu einstecken, woanders einstecken
  • Verlängerung defekt -> Ohne Verlängerung testen.
